Systemkomponenten

Gebäude in Fertigbetonbauweise

  • typgeprüft
  • störlichtbogenfest
  • Stahlbeton B35 nach DIN 1045
  • Außenwände Kunststoffputz auf Dispersionsbasis
  • Be- und Entlüftung über stochersichere Türlüfter und Dachhauben
  • Türen wartungsfrei aus eloxiertem Aluminium, mit Panikschloss
  • Zwischenboden aus Beton oder verriegelbaren Verbundholzplatten
  • Traforaum mit feuerverzinkten Laufschienen und Spurbegrenzerschienen, Halfeneisen oberflächenbündig einbetoniert, Trennwände zwischen den Traforäumen, Keller als öldichte Wanne
  • Dach wahlweise als Flachdach oder an die Architektur der Landschaft, z.B. Satteldach, angepasst
  • Kabeleinführungen

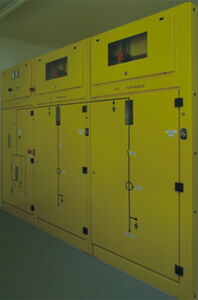

Mittelspannungs-Schaltanlagen
Typgeprüft mit Vakuum-Leistungsschalter mit Stahlblechnische für Sekundärgeräte

Drehstromsysteme

  • 36 kV, 50 Hz
  • 24 kV, 50 Hz
  • 12 kV, 50 Hz

Einphasensysteme

  • 25 kV, 50 Hz
  • 15 kV, 16,7 Hz
  • 11 kV, 16,7 Hz

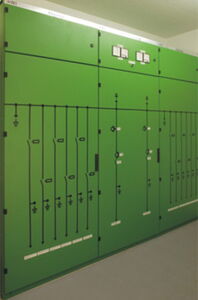

Schaltanlagen für Heizabgänge
bestehend aus:
Einspeisefeld für 1 oder 2 Trafos,
Abgangsfelder für 2, 4, oder 6 Heizabgänge mit Stahlblechnische für Sekundärgeräte

Drehstromsystem

  • 400 V, 50 Hz

Einphasensysteme

  • 330 V, 16,7 Hz
  • 1000 V, 16,7 Hz, 50 Hz
  • 1500 V, 50 Hz

Transformatoren
Drehstromtransformatoren
Einphasentransformatoren

Standardausführung:

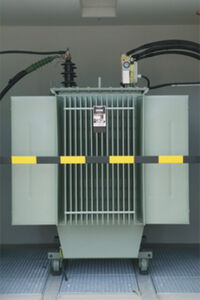

  • Öltrafo

Sonderausführungen:

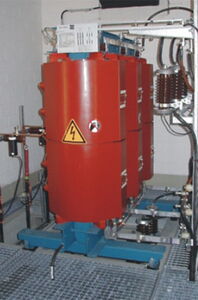

  • Gießhatztrafo
  • Trockentrafo

mit angebauten Fahrrollen
mit Trafoüberwachungsgerät

Trafoleistungen
Drehstromsystem 50 Hz

  • 315 kVA, 630 kVA, 800 kVA,1250 kVA, 1500 kVA

Einphasensystem 25 kV, 50 Hz

  • 1250 kVA, 1600 kVA
  • Einphasensystem 15 kV, 16,7 Hz
    • 800 kVA, 1000 kVA, 1250 kVA
  • Einphasensystem 11 kV, 16,7 Hz
    • 630 kVA, 1000 kVA

Sondergrößen auf Anfrage

Niederspannungssteuerung

  • Vollelektronische µP-Steuerung
  • Steuersignaleingänge 230 VAC
  • Spannungsmesseingänge 100 VAC
  • Messstromeingänge 1 AAC
  • 15”-Touchscreen zur Datenanzeige, Abfrage und Bedienung des Rechners
  • Auswertesoftware
  • Datenlogger zur Speicherung der Schaltvorgänge und Messwerte
  • Datenspeicher über Modem auslesbar
  • DCF 77 Zeitsynchronistation
Steuersäule
  • Einfach- und Doppelsteuersäule
  • Gehäuse und Schrauben in A2
  • Höhe 1025 mm, 750 mm
  • außentemperaturabhängige Steuerung über µP-Schaltuhr
  • DCF 77 Zeitsynchronistation
  • Frostschutzbetrieb bei Außentemperaturen unter 1,5 °C
  • für Bodenmontage

Optional:

  • für Wandmontage
  • mit Digital-Ampere- oder Voltmeter

Sollbruchstelle

  • Ständer feuerverzinkt
  • mit Trennstelle
  • mit Überwachungskontakt
    a) einseitige Abzugsrichtung, Höhe 720 mm
    b) beidseitige Abzugsrichtung mit Knickstelle, Höhe 1080 mm / 750 mm
  • für Bodenmontage

Optional:

  • für Wandmontage
  • mit Kabelablage

Blinddosenständer

  • Ständer feuerverzinkt
  • mit Überwachungskontakt
  • Höhe 860 mm / 750 mm
  • für Bodenmontage

Optional:

  • für Wandmontage
  • für Montage an Gleisstützen
  • mit Kabelablage

Betonregelfuß
zum Befestigen der Elektrantenkomponenten

  • mit Gewindebuchsen aus A2-Stahl
  • mit Aussparungen zur Kabeleinführung auf allen Seiten

Integral – Steuersäule
Einfachsteuersäule

  • Gehäuse und Schrauben in A2
  • Höhe 1045 mm
  • Breite 200 mm
  • integrierte Sollbruchstelle mit Umlenkrollen für beidseitigen Abzug
  • mit Abrisskontakt
  • für Bodenmontage

Heizleitung
Zum Einspeisen der Energie in die Wagendose

  • Hochflexible Gummischlauchleitung, 185/25 qmm
  • Kupplungsstecker, 800 A
  • optional: mit Pilotkontakt
